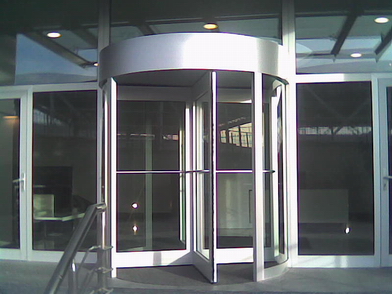

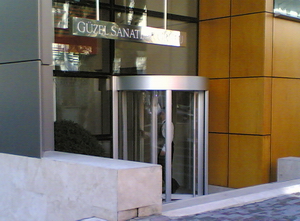

Döner Kapılar
Hava Perdesi

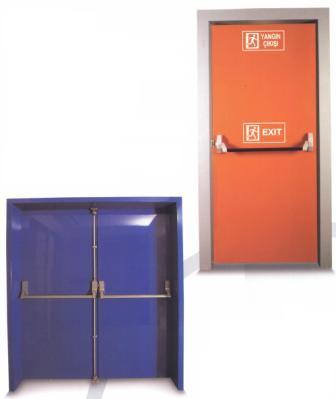

Yangın Kapıları
Bariyerler

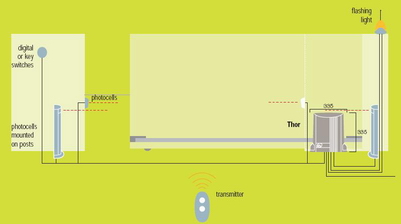

Yana Kayar Bahçe Kapıları
Dairesel Bahçe Kapıları
PVC Şerit Perde
Otomatik H. Mekanizmaları

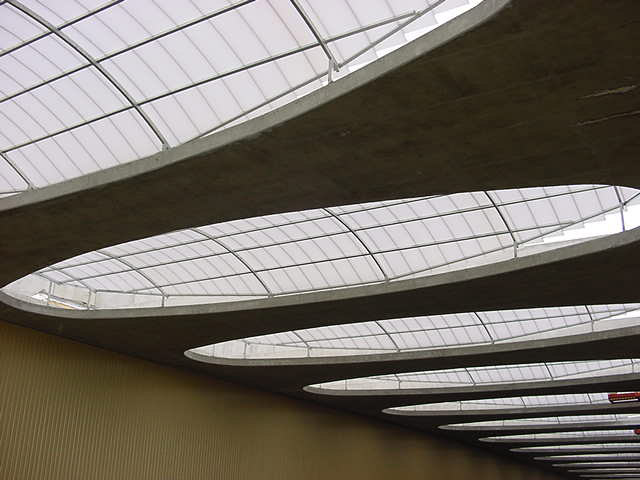

Polikarbonat Uygulamaları

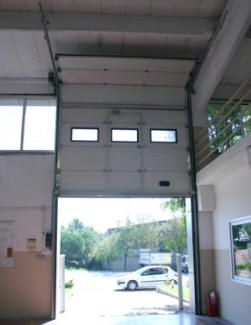

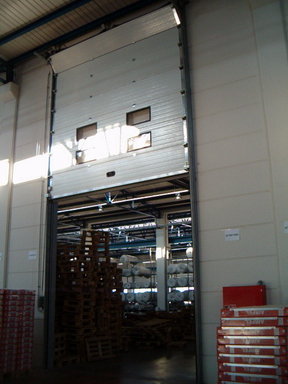

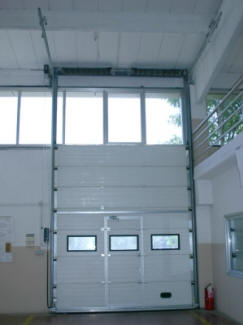

Seksiyonel Endüstriyel Kapılar:

Seksiyonel kapılar hızlı trafik akışı sağlayan, tesisinizi ve garajınızı sıcaktan-soğuktan, tozdan arıtan ortamın havasını muhafaza eden, emniyetli, açık görüş sunan, istenilen boyutlarda,yapının şekline uygun yataklama seçenekleri, dayanıklılığı,kolay uygulanabilirliği ve uzun ömürlü kullanımı ile sizlere sunulmaktadır





PANEL

Panel
Panel kalınlığı 42 mm / 0,50 mm galvanize çelik + poliüretan + 0,50 mm galvanize çelik+  Entkepler
Dolgu Malzemesi Poliüretan köpük(40 KG/M3 Yoğunluk) 0,50 W/m2C
Paneller arası sızdırmazlık Sandviç paneller arası sünger conta
Panel – Zemin sızdırmazlık Pnomatik emniyet sistemine uygun kauçuk conta
Panel-Duvar sızdırmazlık Çift cidarlı kauçuk dış sızdırmazlık contası
Panel  Tipi Parmak Sıkıştırma Emniyet Sistemli
Rüzgar Dayanımı 95kg/m2,  Büyük ölçülerdeki kapılarda dayanımı arttırmak için U bar veya halat gerdirme sistemi
Ray Takımı 50mmx2mm Galvanizli çelik/Poliamit teker, Galvanize çelik menteşeler
Yay açma kapama sayısı 20.000
Panel Ağırlığı 500 mm panel: 11,7 Kg/m2, 610 mm panel: 11,1 Kg/m2
Desen /Şekil Dış: Düz veya Gofrajlı, İç: Düz veya Gofrajlı /mini kanallı
Emniyet Sistemleri Yay Kırılma, Parmak Sıkışma ve Halat Kopma Emniyetli





MOTOR

Menşei
Çalışma Gerilimi / Motor Gücü 220V / 50 HZ, 3 / 4 HP. -  380V / 50 HZ, 1 HP
Kontrol Ünitesi Mikroişlemcili Elektronik Kontrollü
Hız 20 – 25 cm/sn
Çalışma Sıklığı 20 TUR / SAAT -  35 TUR / SAAT
Taşıma Kapasitesi 27 m2 - 35 m2 Yay dengeli yükler için
Kontrol Alternatifleri Buton, Uzaktan kumanda, Kütle detektörü, Fotosel,
Emniyet Sistemleri Akım kontrol, Pnomatik
  •  Elektrik kesilmesi durumunda manuel kullanım imkanı verir.

  • Buton,ipli çekme anahtarı,uzaktan kumanda,manyetik alan algılayıcısı,radar ile hareket ve kontrol sistemleri
  • Degişik renk seçenekleri
  • Fotosel emniyet sistemi
  • İstenilen adette pencere seçeneği
  • Personel geçişi için kapının tamamını açmamak için personel kapısı




İkaz Lambası

Fotosel

Manyetik Dedektör

Radar

Trafil Işığı

Uzaktan Kumanda

Buton

İpli Açma Anahtarı

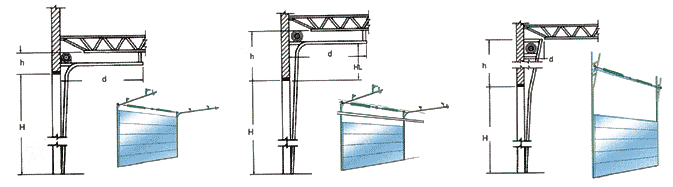

STANDART YATAKLAMA
YÜKSEK YATAKLAMA
GİYOTİN YATAKLAMA

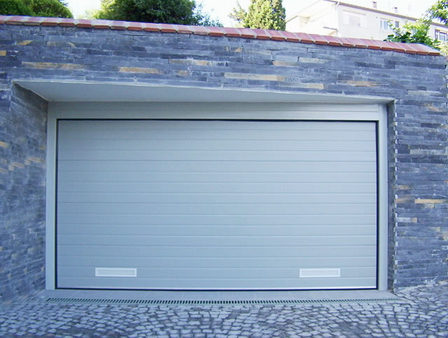

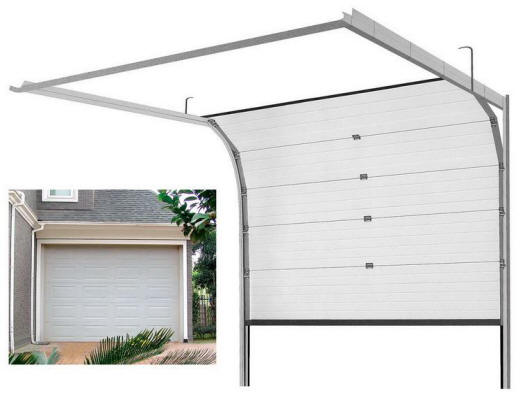

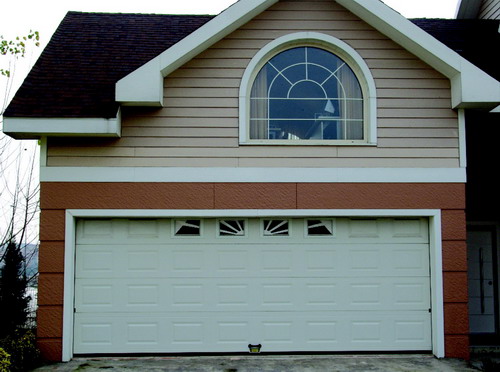

Seksiyonel Garaj Kapıları



Garaj Kapıları







  • Dekoratif seksiyonel paneller
  • Düz veya Ahşap Kaplamalı
  • Düz veya göbekli panel alternatifli
  • Sizlerin beğenisi ve projesi doğrultusunda, üretilebilecek, tüm access geçiş sisteminin uygulanabildiği otomatik veya manuel uygulamalardır.
  • Emniyet Fotoselli
  • Yapıya uygun yataklama seçenekleri
  • Galvanizli çelik ve poliüretan izolasyonlu paneller
  • Darbelere ve rüzgara karşı kapının dayanıklılığını arttıran güçlendirilmiş paneller
  • Özel şifrelendirilmiş uzaktan kumanda
  • Elektrik kesilmelerinde elle kolayca açılıp kapanabilme



  • Dış güvenlik kilidi
  • Şifreli buton
  • Uzaktan kumandalı açma kapama
  • Pencere




.

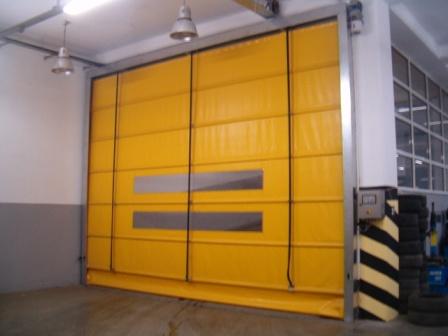

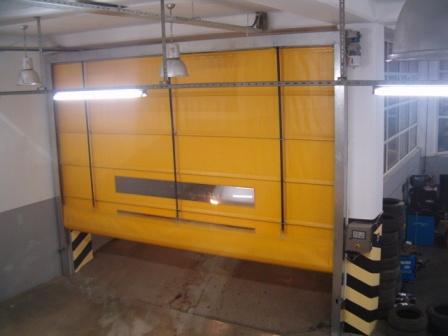

Yüksek Hızlı PVC Kapılar

Yüksek hızlı pvc kapılar, üstün dizaynlar ile giriş ve çıkış trafiğinin yoğun olduğu her yapıda kullanılabilen yüksek teknoloji kapılarıdır. Hızlı geçişi sağladığı için yoğun giriş - çıkış olan yerlerde zaman ve ısı kaybını en aza indirir. Gaz ve koku izolasyonu gerçekleştirir. Esnek PVC ve polyesterden üretilmektedir. Rulo (rolling shutter veya giyotin toplanan model) çalıştığı için yer kaybını önler.

 Yüksek Hızlı PVC Kapı Sistemleri





 Sarmal PVC Kapılar

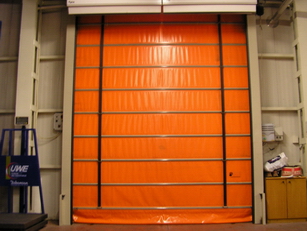

Katlanır PVC Kapılar

·        PVC PERDE

B 6000 Panama SIO – LINE + DIN EN ISO 2286 – 2

·        MEKANİZMA

IP 55 LEN – ISO 9001 : 2000 – ISO 14001

·        YÜKLENİCİ AKSAM

Galvaniz Çelik

·        SARMAL AKSAM

Yüksek mukavemetli Çinko-Çelik Alaşım

·        OTOMASYON

LCD Ekran Kontrol Ünitesi , (Hız Sürücü)

·        AÇILMA-KAPANMA HIZI

2 mt / sn. - 0.5 mt /sn.  +/-

·        GERİLİM

220 -380 Volt

·        RÜZGAR DİRENCİ

80 km. / m²

·        KUMANDA

Pano Üzerinde Endüstriyel Tip Dokunmatik Tuş Takımı

·        EMNİYET

Fotosel Sistemi

·        RENK

Beyaz / Mavi / Yeşil / Turuncu / Kırmızı / Gri

·        PENCERE

Talebe Bağlı



,

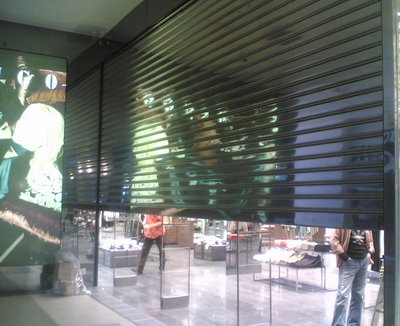

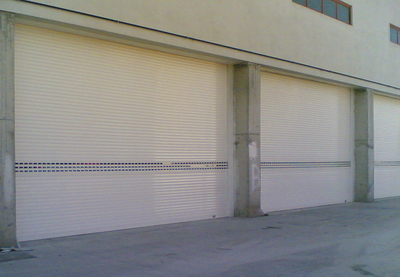

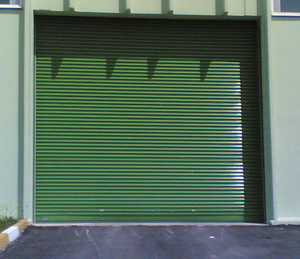

Panjur

Tamamıyla Avrupa motor ve panellerden oluşan rulo tip panjur kepenk kapılarımız;

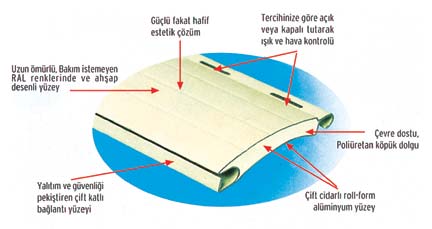

  • Alüminyum sac (İçi poliüretanlı veya boş)olarak ;aşağıda belirtilen mekanizmalara ekonomik akılcı, emniyetli ve estetik olarak uygun özümler getirmektedir.

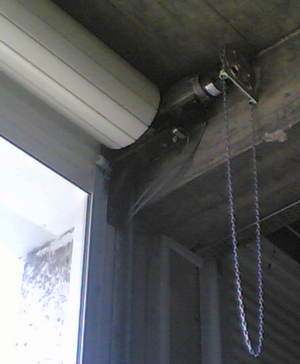

Motorlu Panjur Kepenk Sistemleri



  •

    • Endüstriyel tesislerde (depo kapısı, ara bölme v.b.)
    • Mağaza kepenklerde
    • Garaj kapılarında (Otopark ve özel kapalı garaj)
    • Villa ve özel daire pencerelerinde uzaktan kumandalı, butonlu, şifre panelli gibi değişik access kontrol seçenekleri hizmetinize sunulmaktadır.
    • Dünyanın en iyi sarmal kapı motorları ile siz müşterilerimize hizmet vermekteyiz.

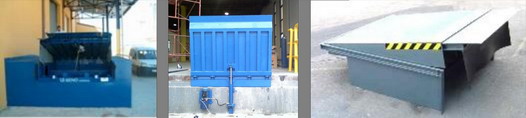

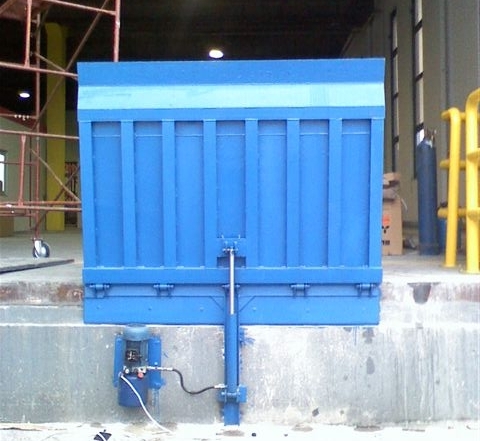

Yükleme Rampaları

Yükleme Rampaları ve Korunakları





YÜKLEME RAMPASI TEKNİK ÖZELLİKLERİ

Motor Gerilimi 3 Faz, 380 V, 50 Hz
Motor Gücü 1HP (0.75 kW.)
Platform Malzemesi  /Kalınlık Yüksek Kalite Çelik 5/ 6 mm Desenli
Kanat Özellikleri Çift Etkili, 12.2 mm. Et Kalınlığı, Kendini Temizleyen Menteşe
Çalışma Sıcaklığı -10 , + 40
Renk Standart RAL 5010
Bir Aksa Düşen Max. Yük 6000 kg.
Maksimum Hareketli Yük 6000 kg.
Maksimum Yayılı Yük (Kapalı İken) 9000 Kg.
Minumum Forklift Lastik Genişliği 150 mm
Kontrol Paneli Güvenlik Sınıfı IP 55
Maksimum Çalışma Aralığı  –310 ,+310mm



STANDART EKİPMANLAR

·        Komple elektro hidrolik ünite,

·        Kontrol paneli IP 55,termik kesici, 24V buton,10mm bağlantı hattı,C.E.I.RULES 20/22-2.

·        Lastik tamponlar 60x70x450 mm,

·        Emniyet ventili,

·        (Hidrolik acil yavaşlatma mekanizması) Kamyonun geri kaçması durumunda 300kg. dan az yükte hızı 0.05m/sn. altına düşüren kompanzasyon vanası.

·        Platform genişliği 1750mm’den fazla olan yükleme rampalarının ön kanadı, 1750mm ana kanat ve arada bilye bağlantılı yan kanatlar olmak üzere 3 parça olabilir

·        Maksimum çalışma yüksekliği (EN 1398 tarafından onaylı)

Boy=2000 için +260 / -280 mm

Boy=2500 için +320 / -305 mm

Boy=3000 için +380 / -290 mm

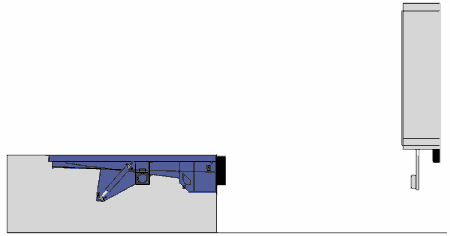

                                              DİK RAMPA

............................................................................................................................................

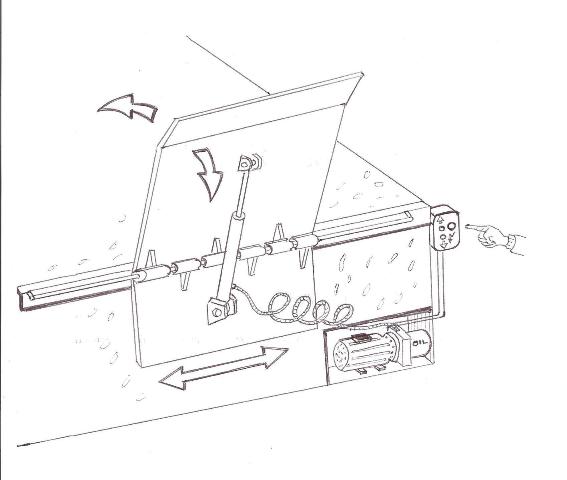

BUTONLU HİDROLİK RAMPA (Sabit veya Kayar Sistem)

.............................................................................................................................................

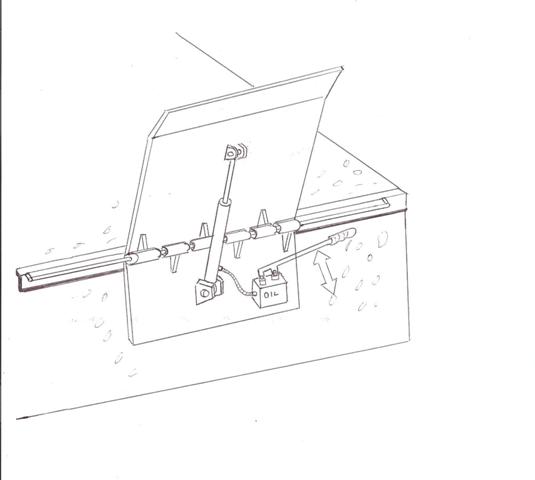

EL İLE HİDROLİK RAMPA (Sabit veya Kayar Sistem)

...........................................................................................................................................

                            TELESKOPİK RAMPA ÖNİZLEMESİ

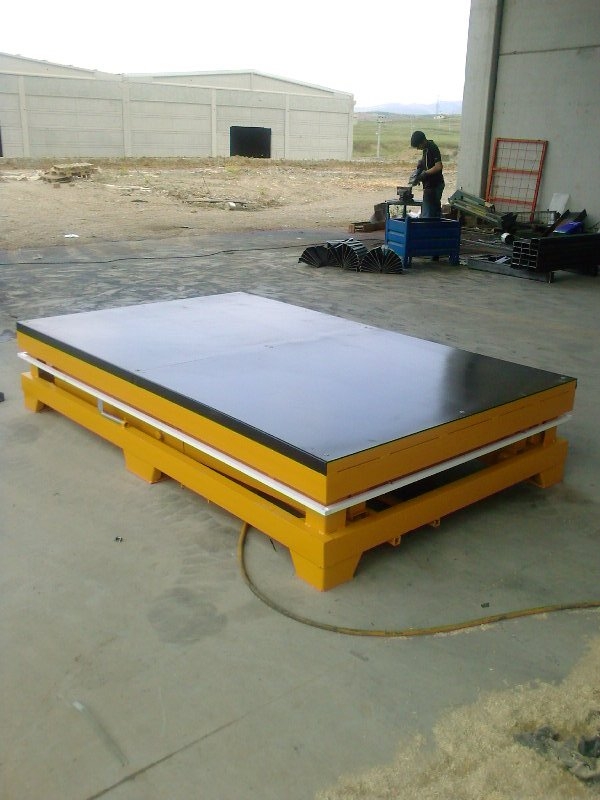

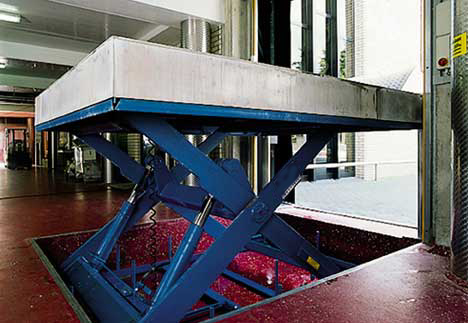

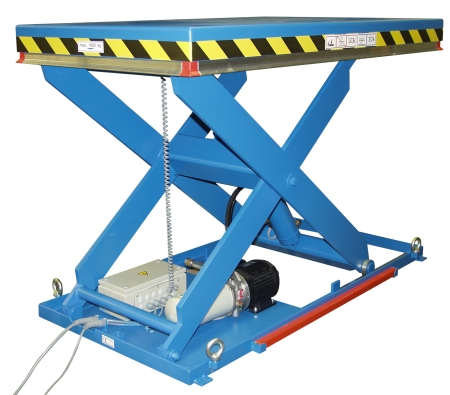

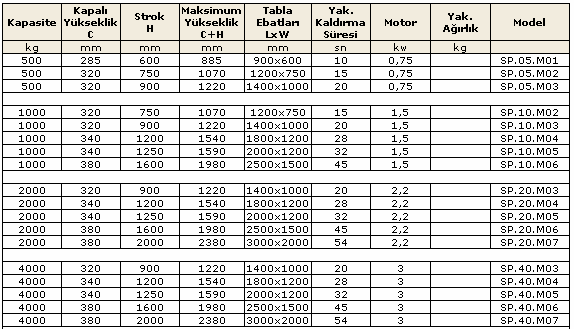

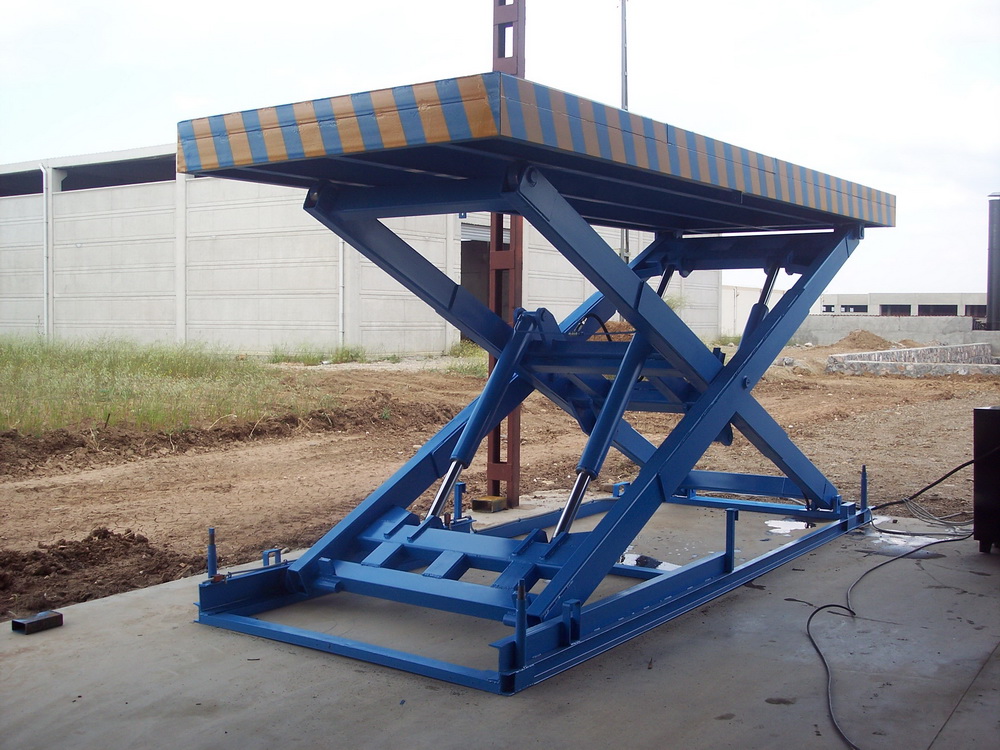

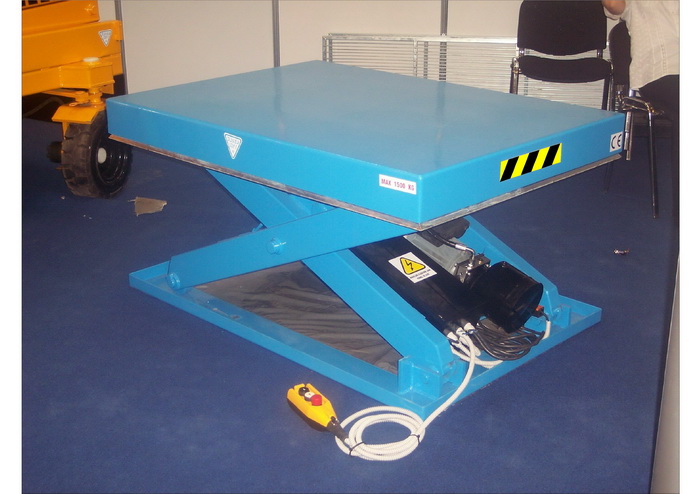

Makaslı Platform

Makaslı Platform Sistemleri



  • Yükleme - boşaltmalarınızda benzersiz kolaylıklar sağlayan Line Lift Makaslı Platformlar ölçüleri ve yük tonajı olarak ihtiyacınıza göre imal edilebilmektedir.

Standart Özellikler

  • Güçlü çelik konstrüksiyon
  • Zemine veya çukura montaj için uygun
  • Alüminyum emniyet çerçeveli
  • 24 V kumanda sistemi ile butonlu kumanda
  • Aşırı yüklere karşı emniyet valfi
  • İniş hızını ayarlamak için hız ayar valfi
  • Kaliteli hidrolik silindirler
  • Hortum patlamasında serbest düşmeye karşı hortum patlama valfi
  • Makaslar arasında emniyet mesafesi
  • Hareketli noktalarda yağlamasız burçlar
  • Yağlama gerektirmeyen rulmanlı makaralar
  • Kaliteli kompakt hidrolik güç ünitesi

Opsiyonel Aksesuarlar

  • A1- Raylı
  • A2- Dayamalı
  • A3- Menteşeli Rampalı
  • A4- Dairesel Döner Tablalı
  • A5- Dikdörtgen Döner Tablalı
  • A6- Forklift Tabanlı
  • A7- Korkuluklu
  • A8- Eğilebilir Tablalı
  • A9- Rulolu
  • A10- Kapılı
  • A11- Malzeme Yükseklik Ayarlı (Sensörlü kalkış veya iniş)
  • A12- Körüklü

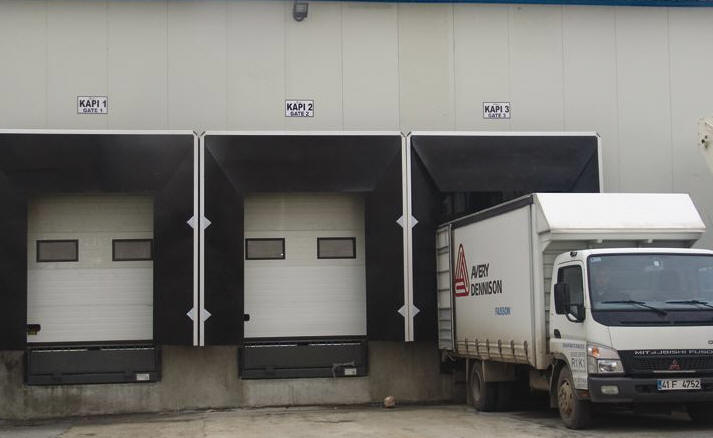

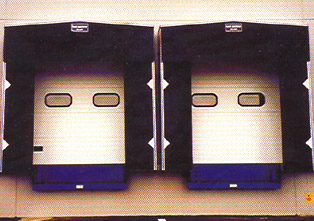

Yükleme Körüğü

Yükleme Körüğü




  • Genişlik

: 3400 mm Standart, 4200 mm Maksimum

  • Yükseklik

: 3500 mm Standart, 4500 mm Maksimum

  • Net iç genişlik

: 2000 mm (Araç geçişi için)

  • Derinlik

: 700 mm Standart, 1000mm Maksimum

  • Özellikler

: Elektro galvanizli kasa, Anti-Crash (Kırılmaya karşı emniyet) sistemi

Dış yüzeyde özel alüminyum profil çerçeve

Branda üstünde su birikmesini önleyen yağmur oluğu

  • Branda renkleri

Beyaz, Gri, Lacivert, Sarı, Turuncu

  • Araç sürtünme kısımları

Hijyenik polyester PVC perde

  • Çalışma sıcaklığı

-30 / +70

Körük Brandasının Teknik Özellikleri

  • Kumaş

1100 Dtex

  • Ağırlık

650 G/m2     dın 53 352

  • Kırılma Mukavemeti

2300 N/5cm dın 53 354

  • Kopma Mukavemeti

300 N           dın 53 356

PVC Ön Perde Teknik Özellikleri

  • Kalınlık

1,12 mm

  • Ağırlık

79,6 g/m2

  • PVC Toplam Kalınlık

3,2 mm

  • Çözgü Sıklığı

179 Adet Polyester İplik / dm

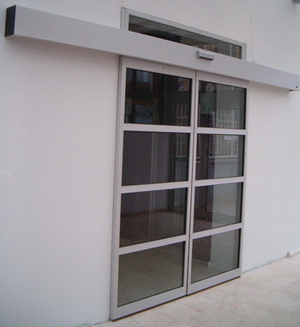

Yanakayar Cam Kapılar

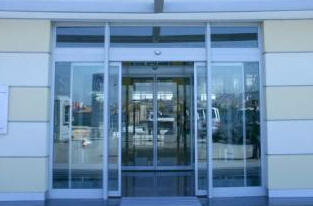

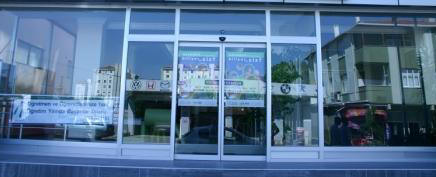

Yana Kayar Fotoselli Cam Kapılar

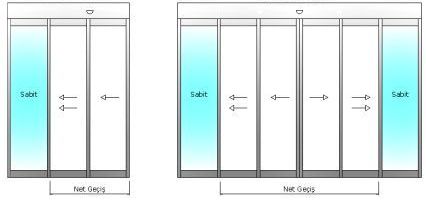

   2 Hareketli 2 Sabit Kanat                2 Hareketli Kanat                 1 Hareketli Kanat

Günümüzde kapılar, mekanlara Giriş-Çıkış sağlarken problem yaşamadan fonksiyonel, hızlı, estetik kolay açılıp kapanmalı, estetik, konforlu ve prestiji de bir arada sunmalıdır.




Otomatik yana kayar kapıların tercih edilme sebeplerinden en önemlisi iklimlendirme özelliğidir; bu sayede otomatik kapılar kullanıldıkları her mekanda kışın ısı tasarrufu sağlamakta, yazın ise iç ortam havasını korumaktadır.

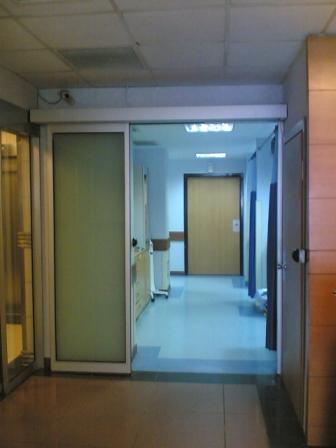

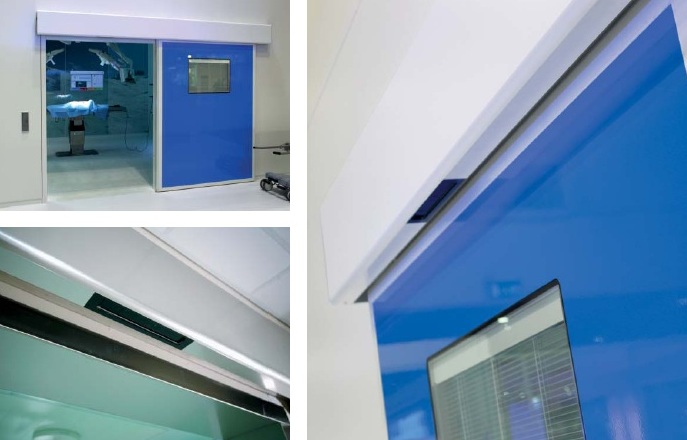

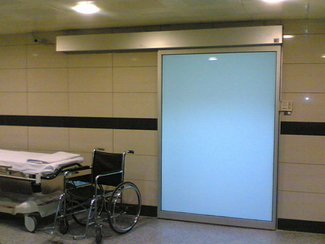

Ameliyathane Kapıları

  • Mikropresesör üniteli
  • Otomatik olarak açılma kapanma
  • Otomatik kapanma için bekleme süreleri ( 0-99 sn )
  • Mikrodalga veya infared radar sensörlü açılma
  • Emniyet fotoseli
  • Buton kontrol sistemi
  • Uzaktan kumanda ile konum değiştirebilme imkanı
  • 120-450 kg kapı ağırlığı taşıma kapasiteli
  • 3000mm’ye kadar ulaşabilen net giriş açıklığı
  • 1.4 m/sn’lik çift kanat açılma hızı
  • Acil durumlarda el ile kullanma imkanı ( manuel açılım )
  • Ortamı toz ve diğer dış etkenlerden koruyan özel profil,fitil ve fırça sistemi.



  • Elektronik kilit

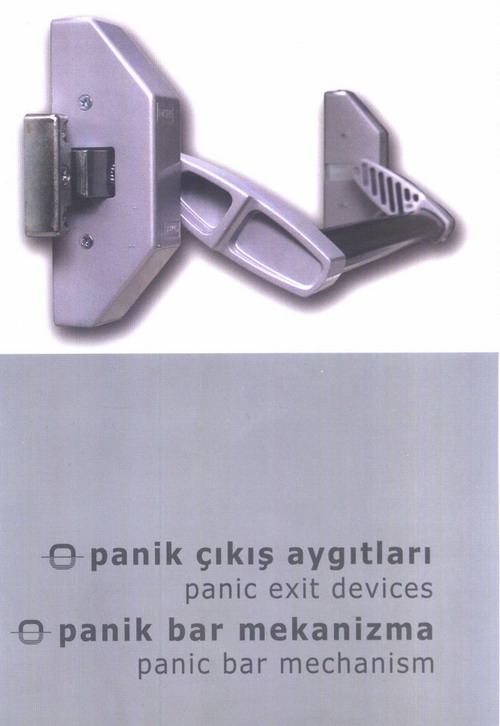

  • Düz yana kayar için “ Panik Çıkış sistemi "
  • Elektrik kesilmelerinde kapının alışmasını sağlayan batarya
  • Renk alternatifleri
  • Değişik cam seçenekleri
  • Tüm access kontrol seçenekler (kartlı geçiş, parmak izi, radar sensör vs)

Teleskopik Yana Kayar Fotoselli Cam Kapılar



Teleskopik Kapılar

          2 Hareketli 1 Sabit                                      4 Hareketli 2 Sabit

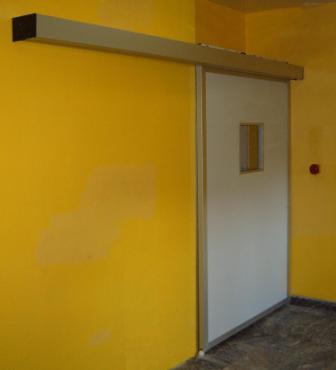

Tam Hermetik Kapılar

Tam Hermetik Kapılar




 özellikle spesifik ihtiyaçlar gösteren yapılar için uyarlanmıştır.


  • Hava koşulları kontrol altında olan ortamlar, (hastaneler, klinikler, rehabilitasyon merkezleri, bedensel özürlüler merkezleri, diş klinikleri, eczaneler, saunalar, spa salonları, sağlık-güzellik merkezleri)
  • Ameliyathaneler,
  • İlaç ve kimyasal madde şirketleri,
  • Kayıt stüdyoları

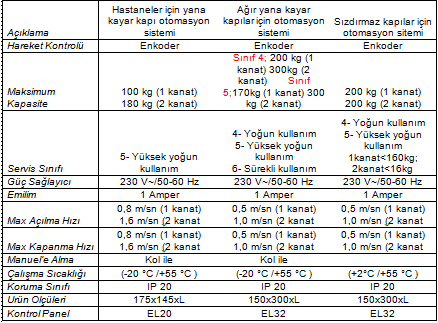

1-sızdırmaz kapılar için otomasyon sistemidir.  ile aynı ölçü baremlerinde kullanılabilir olmakla beraber farklı bir gövdeye sahiptir ve özel uygulamalar için uygundur.

2-  benzer bir uygulama olup daha yüksek kapasiteli kapıların otomasyonu için uyarlanmıştır.

3-  4 tarafı hava sızdırmaz contalarla kaplı otomasyon sistemidir. Kanatları aşağı ve yana doğru hareketi esnasında bütün çevreyi saran sızdırmaz contalara baskı yaparak sızdırmazlığı sağlar. Bu sistem kapanış operasyonu sırasında 10x10mm hareketlerle kapanmasını sağlayacak şekilde tasarlanmıştır.


Sessiz çalışma,

Bütün versiyonlarında bulunan titreşim izolasyon fitili sayesinde oldukça sessiz ve gürültüsüz çalışması, konforun en önemli kriter olduğu yapılarda bu otomasyonun ideal seçenek olmasını sağlar. Örneğin; ameliyathaneler, SPA merkezleri, sağlık merkezleri; rahat, konforlu, elverişli olmalıdır ki bu sayede hastalara psikolojik ve fiziksel rahatlık sağlanmalıdır.Kayıt stüdyoları en üst seviye sessizliğe ihtiyaç duyar.

Yüksek hijyen seviyesi,

Yuvarlak gövdesi sayesinde kiri ve tozu kendisinden uzak tutar, temizlik kolaylığı sağlar. Bu özellik bütün aksesuarlarda olduğu gibi bu otomasyon sisteminin hastanelerde ve dinlenme merkezlerinde ideal olmasını sağlar. Otomatik kapılar hem hijyeni hem güvenliği sağlarken aynı zamanda hastalar ve çalışanlar için hareket özgürlüklerini kısıtlamamalıdır. Steril düzene riayet etmeli ve kapı kolu kullanmaktan uzak tutmalıdır. Valor bütün bu gereksinimleri karşılayan bir çözümdür.

Yüksek güvenlik seviyesi,

Otomasyon sistemi güvenlik sensörleri ile uygulanabilir. Bu olanak transit geçişlerde ve kapı kanadının açılması esnasında en yüksek seviyede güvenlik sağlar. Sedye ve tekerlekli sandalyeli hastaların sıklıkla geçiş yaptığı kapılarda güvenlik en temel ihtiyaçtır.

Maksimum kapasite,

Aağır kanatlar için kullanılabilmeyi mümkün kılar. Özellikle radyoloji sektöründe X-Ray odalarında zararlı dalgaların yayılmasını önlemek için kullanılır.


Gövde ve Aksesuarlar;




Yana kayar kapı için kullanılan kanat oval haddelenmiş alüminyum gövde ve panelden oluşur.  Kanat kalınlığı 60 mm olup çevresi nontoksik conta ile kaplıdır. Harici profil sıkıca yaslanmış ve etrafı zehirli olmayan (nontoksik) silikon ile kapanmıştır. Dahili panel 2 adet HPL lamine panelden oluşan 1 sandviç panel, 2 adet 5mm birinci sınıf yanmaz MDF panel ve yüksek yoğunluktaki kendinden yanmaz özellikli polyester tabakadan oluşur. Panel melamin lamine veya AISI 304 paslanmaz çelikle kaplanabilir.





    Paslanmaz Çelik Gövde,

Yana kayar kapı için kullanılan kanadın tamamı presle şekillendirilmiş AISI 304 paslanmaz çelikten imal edimiştir. 60 mm kalınlığında olan kanat oldukça geniş kapsamlı conta ile çevrelenmiştir. Kanat, içerisinde bulunan poliüretan köpük ile güçlendirilmiştir.


 Çift Camlı Kanat,

Yana kayar kapı için kullanılan kanat oval haddelenmiş aluminyum gövde ve çift camdan oluşur. Kanat kalınlığı 60 mm olup yine çevresi nontoksik silikon ile contalanmıştır.



























































Dairesel Kayar Cam Kapılar

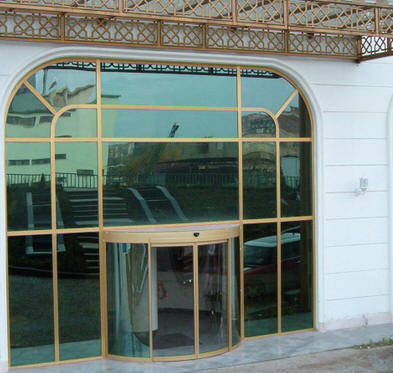

Dairesel Yana kayar Kapı

  Otomatik kapı alanında gerçek bir yeniliktir. İstenilen çap ve geçiş açıklığında üretilebilen bu kapılar her türlü mimari projede kullanım olanağı sağlar.

























  • Güvenlik fotoseli
  • Renk alternatifleri
  • r < 2000, r < 4000, r < 5500 mm aralıklarında montaj olanağı sağlar




Çalışma sıklığı Sürekli çalışma

Kapasite

120 kg (tek kanat) – 150 kg (iki kanat)


Hareket Güçlendirilmiş naylon tekerlek  üzerinde

Çekiş Sentetik elektro-iletken malzemeden yapılmış trigger kayış ve çelik kablo

Yapısı Alüminyum ekstrüzyon

Maksimum açılış hızı 0,7 m/s (tek kanat) – 1,4 m/s (iki kanat)

Kapanma hızı Açılış zamanının %70’ine ayarlanmıştır.

Yaklaşma hızı

0,1 m/s


Besleme voltajı

230 V AC /50 Hz (120 V AC/60 Hz istendiğinde)


Motor

24 VDC enkoderli


Acil çalışma Batarya (Standart)

230 V maksimum çekeceği akım 1 A

Elektronik kontrol ünitesi Standart olarak kontrol ünitesi içerisinde sunulan mantıksal mikroprosesör

Aksesuarlar için giriş gücü 24 V DC, 0.5 A

Çarpma önleme (Anticrush) sistemi Enkoderli elektronik

Programlayıcı panel (Controller) Manuel/otomatik, tek/çift yön, açık/kapalı, tam/yarım açma

Ayarlar Dip anahtar ve zaman ayarı ile manuel ve otomatik

Ayarlanabilir özellikler Motor gücü, açma-kapama hızı, kısmi açma

Kendini ayarlama özelliği Maksimum açılma/kapanma limitleri, akıllı hareketle engel algılama özelliği ile akıllı hareket









Doksan Derece Kapılar

Dairesel Kapılar

  Bina giriş ve çıkışlarında uygulanabilen çözümlerdir.




















  • Mikroprosesör üniteli
  • Otomatik olarak açılma - kapanma
  • Otomatik kapama için 0-30 sn arasında ayarlanabilir kapanma süresi
  • Mikrodalga veya infarared radar sensörü ile açılma
  • Kapının açılma yönündeki cisimlere çarpmasını engelleyen pasif güvenlik radarı
  • Buton kontrolü
  • Enerji tasarruf ünitesi
  • 60-150 Kg arasında kapı ağırlığı taşıma kapasitesi
  • 1200 mm'ye kadar kapı kanatlarına uygulanabilme
  • Tek ya da çift kanatlı olarak monte edilebilme özelliği
  • İçe ve dışa açılan kapılarda uygulanma olanağı


  • Elektrik kesintilerinde kapının çalışmasını sağlayan batarya
  • Güvenlik fotosel

Kablolama:

  1. Radar
  2. Dedektör
  3. Anahtar
  4. Buton
  5. Operatör

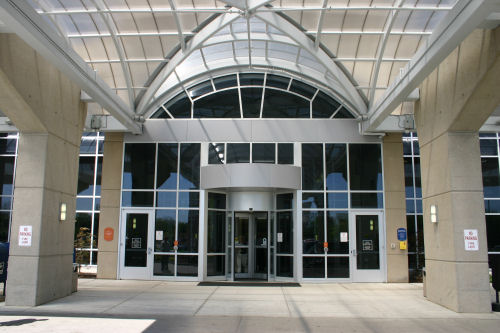

Döner Kapılar

Manuel ve otomatik döner kapı, mimaride fonksiyon ve estetiği birlikte düşünenlerinlerin öncelikli tercihidir. Şık görünümü, üretimindeki yüksek teknoloji, tam otomatik ya da yarı otomatik ve manuel seçenekleri ile tercih nedenidir.

Döner Kapılar





























  • Projeye uygun üretim olanağı
  • Tam otomatik, yarı otomatik ve manuel seçenekleri
  • Tam otomatik modellerde radar sensörlü
  • Alüminyum, bronz, paslanmaz çelik gövde seçenekleri








  • Radar
  • Engel algılayıcı sensör
  • Manyetik konumlandırma sensörleri (ops)
  • Çarpmalara karşı döner kanat güvenlik sistemi
  • Gövde ve kanat arasındaki sıkışmayı önleyen güvenlik sistemi
  • Fırçalar
  • Güvenlik kilidi

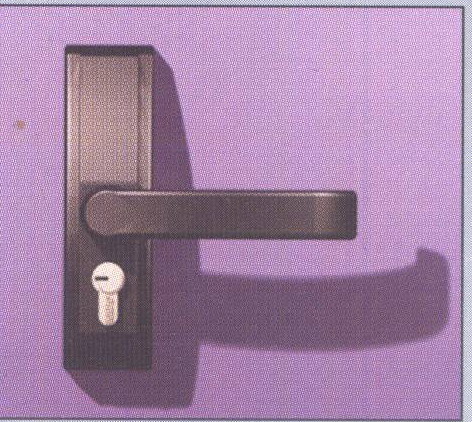

  • Kol
  • Engelliler için yavaşlatma butonu (ops)
  • Panik çıkış için katlanabilir kanat (ops)

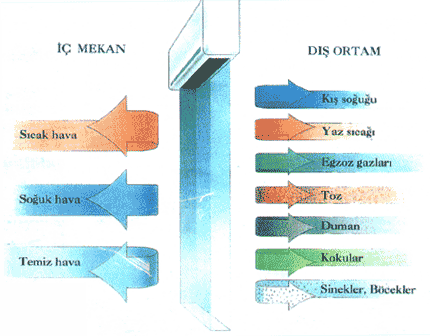

Hava Perdesi



Dış ortama açılan çeşitli mekan kapılarında, ticari merkezlerde kapıları sürekli açık tutmaya olanak sağlayarak müşteri girişlerini teşvik ederken ortamı olumsuz dış etkenlerden korur. Hava izolasyonu ile birlikte ısıtma sistemi sayesinde iç ortamın ısı kaybını engelleyerek büyük oranda enerji tasarrufu sağlar.



Hava Perdesi








  • Sürekli çalışabilme olanağı
  • Otomatik kapılara bağlandığında kapı hareketlerine göre devreye girebilme özelliği
  • Değişik boyutlarda uygulama
  • Sıcak veya normal ortam havası üflemeli modelleri

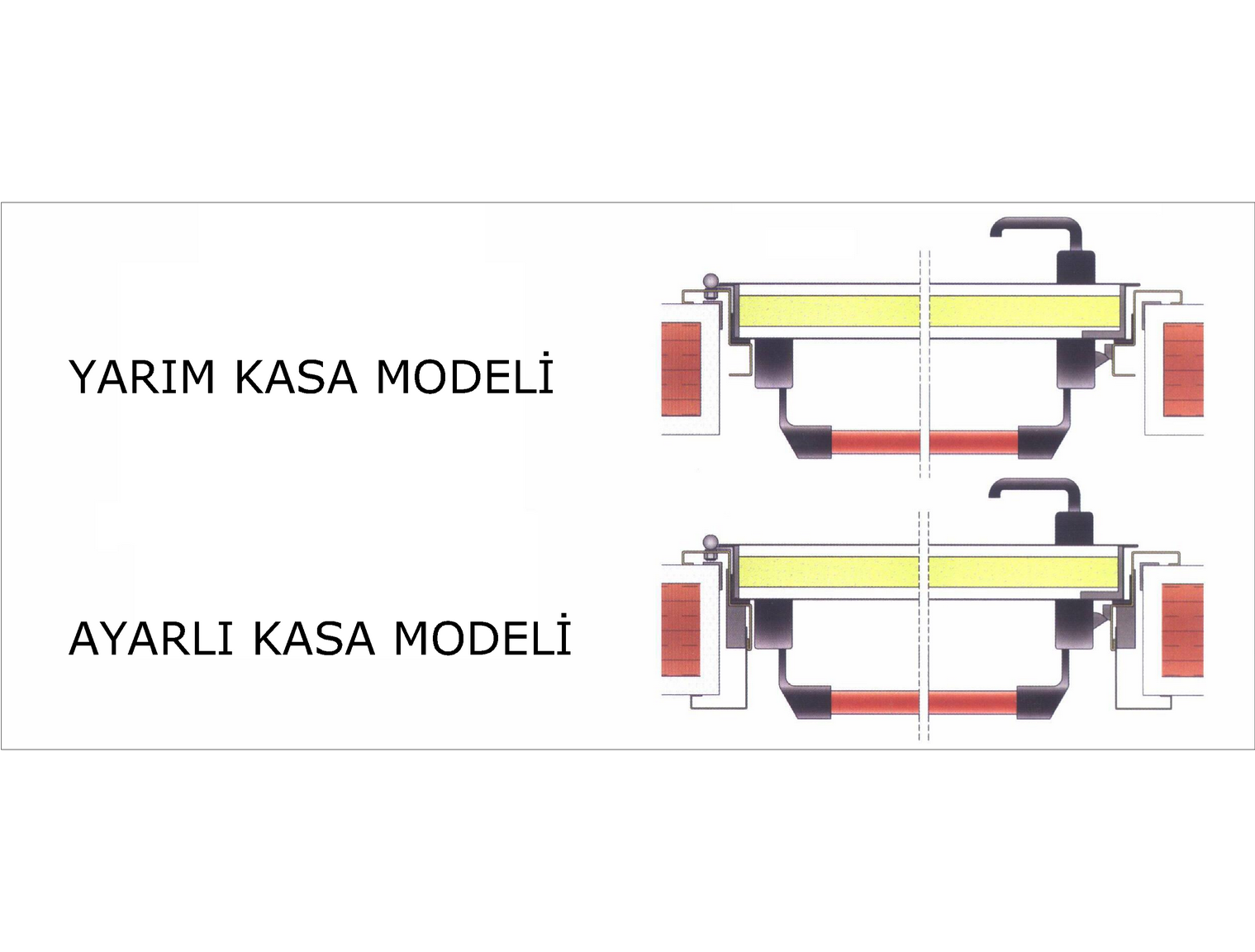

Yangın Kapıları



Yangın çıkan ortamla ilişkiyi keserek, çalışanların ve binanın güvenliğini sağlar. Ortam sıcaklığının yangın başlangıç ısısı olan 74° ye ulaştığı an hemen kapanarak alev ve dumanın yayılmasını önler. Yay sistemi desteği ise, herhangi bir nedenle açıldıklarında, otomatik olarak tekrar kapanmalarını sağlar.



Yangın Kapıları






Manuel Yangın Kapıları



  • 3 saate kadar yangının diğer bölümlere geçmesini önleyen özel sistem (ABD UL onaylı)
  • Can ve çalışma güvenliğini sağlayan kontrollü kapanma sistemi
  • 51 mm ya da 76 mm genişliğinde panel seçenekleri
  • 7300 mm genişlik ve 7300 mm yüksekliğe kadar ulaşabilen modeller

  • Binanın yangın alarm sistemine ve diğer güvenlik sistemlerine bağlanabilme özelliği
  • Panellerde pencere seçeneği




FM std 4100 ANSI A2 2 ANSI/ASTM A526 ASTM A229 ASTM A480 ASTM A525 ASTM E152 NFPA 252
ULC-5104 UL-10b NFPA 80 ANSI/UL 325 NEMA 250 NEMA ICS 2 NEMA MGI






Bariyerler



Bariyer Sistemleri

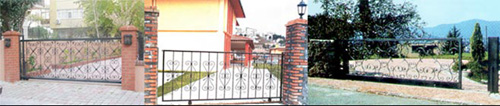

Yana Kayar Bahçe Kapıları



Yana kayar Bahçe Kapıları






Yana kayar
kapılar için emniyetli, elektromekanik redüktörlü bir motordur. Kişisel ve endüstriyel kullanım için dizayn edilmiştir. Geçişli parçaları ile kolay monte edilebilir. Manüel olarak kullanılabilir. 1500 kg. lık modeli mevcuttur.




·        Motor Gücü

: 650 W.

·        Motor Gerilimi

: 230 V.

·        Çektiği Akım

: 3.5 A

·        Çalışma ortamı

: -20 , +50

·        Açılma Hızı

: 0,20 mt/sn

·        Taşıma Kapasitesi

: 1500 kg.

·        Çalışma Şekli

: Buton kontrollü

·        Emniyet

: Fotosel güvenlik

·        İkaz

: İkaz lambası

·        Süreklilik

: %40

·        Ağırlık

: 13 kg

·        Kuvvet

: 800 N

·        Süreklilik

: %45

·        Kapasitör

: 30 µF.

·        Koruma sınıfı

: IP 44





Dairesel Bahçe Kapıları



Dairesel Bahçe Kapıları



Orjinal  motorların kullanıldığı dairesel bahçe kapı sistemleri, güvenli çalışması ile her çeşit kapı için dizayn edilmiştir. Manuel kullanımlar için kişisel anahtarı vardır.

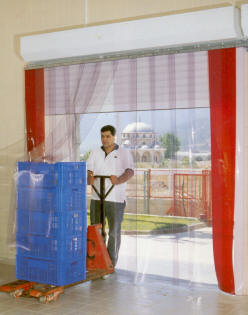

PVC Şerit Perde



PVC Perde Kapılar; şeffaf PVC bantlardan oluşan, çalışma alanlarını birbirinden ayırma amacıyla kullanılan pratik ve ekonomik sistemlerdir. Özellikle endüstriyel tesislerde kullanılan Perde Kapılar, PVC nin özelliğine göre soğuk hava depolarında, derin dondurucu depolarında, yangın riskinin yüksek olduğu yerlerde, statik elektrik birikiminin istenmediği yerlerde, kaynak kabininin çevreden ayrılmasında, sinek, sivrisinek ...vb. içeri girmesinin engellenmesinde, kum raspalama kabinlerinde, atış poligonlarında, ısı ve ses izolasyonu sağlanmasında kullanılabilir.



PVC ŞERİT PERDE





PVC perde kapıların uygulanması,hasar görür ise değiştirilmesi ve temizlenmesi kolaydır. Geç alevlenme özelliği olan malzeme alevi yaymaz. Her noktadan kolay geçiş imkanı verir. PVC bantlar 20, 30, 40 cm ölçülerinde ve 2, 3, 4 mm kalınlığında yapılabilmektedir. PVC bantlar farklı kullanım yerleri ve ihtiyaca göre farklı bindirme oranları ile paslanmaz çelik veya galvaniz taşıyıcı profillere asılmaktadır.

Normal Şerit                            Takviyeli Şerit                           Uyarı Şeridi



Farklı bindirme oranlarını belirleyen faktörlerden biri hava cereyanı miktarıdır.

Bindirme oranı ne kadar artarsa hava sızdırmazlığı da o kadar iyi sağlanır. PVC

şeritlerin eni, kalınlığı ve bindirme oranı; kapı yüksekliği, kapının binanın içinde veya

dışında oluşu, yaya ve/veya araç trafiğinin yoğunluğu, rüzgar durumu, gürültü ve ısı

izolasyonu gerekliliğine göre belirlenir.



                Tavan Montaj                                                  Duvar Montaj







Otomatik H. Mekanizmaları

200'den 2000N'a kadar itme gücüne ve 180mm'den 1500mm'ye kadar hareket mesafesi olan hareket mekanizmaları, çok geniş bir kullanım alanına sahiptir. Kanatlı ve yana kayar pencerelerden çatı ışıklarına, kürsü ve bilgisayar masalarından hasta yataklarına kadar elektromekanik kullanım gerektiren pek çok yere uygulanabilir; uzaktan kumanda hareket sistemi ile pratik şekilde kullanılırlar.



Otomatik Hareket Mekanizmaları





EURO 1 Modeli
  • Otomatik açma kapama ayarı
  • 230V veya 24V DC
  • 200-500mm açma mesafesi
  • 450N'luk itme gücü
  • -10°C ile +40°C arasında çalışma olanağı

S1 Modeli
  • Otomatik açma kapama ayarı
  • Tek veya çift kollu işlem yapabilme özellikli
  • 230V veya 24V DC
  • Elektronik seviye düğmesi
  • 180-1000mm açma mesafesi
  • 600-800N'luk itme gücü

DFce Modelleri
  • Otomatik açma kapama ayarı
  • 230V veya 24V DC
  • 300-500mm açma mesafesi
  • 450-2000N'luk itme gücü sağlayan model seçenekleri

G1 Modeli Duman Tahliye Sistemi
  • Maksimum güvenlik
  • Basıçlı hava ile çalışma sistemi (CO2'li sistem)
  • 180mm-1000mm açma mesafesi
  • Güvenli yüksek itme gücü
  • Termo-elektrikli otomatik valf sistemi

MIKRO Modeli
  • Otomatik açma kapama ayarı
  • Minimum boyutlar
  • Pratik sabitleştirme sistemi
  • 250mm veya 600mm açma mesafesi sağlayan model seçenekleri
  • 150N ile 400N'luk itme gücü sağlayan model seçenekleri
  • Çizgisel ve zincirli hareket mekanizması
  • -20°C ile +40°C arasında çalışma olanağı
  • Alüminyum koruyucu kaplamalı gövde
  • 230V veya 24V D





Otomatik
Hareket Sistemleri
  • Hareket mekanizmalarının buton, otomatik ve merkezi güvenlik, yangın alarm ve havalandırma sistemleri aracılığıyla çalışan modelleri bulunmaktadır. Opsiyonel olarak duman, ısı, yağmur, rüzgar sensörlerine bağlı olarak hareket eden sistemlerde sunulmaktadır.

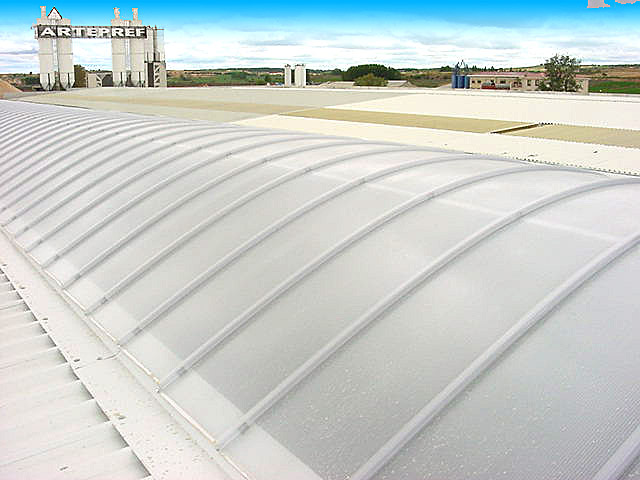

Polikarbonat Uygulamaları



BDL Sistem, yüksek ışık geçirgenliği,termal yalıtım ve yüke dayanıklılık aranan her çeşit eğimli veya düz çatı ışıklıkları için en uygun çözümü sağlar.BDL Sistem,4 duvarlı policarbonat panel ile hızlı, pratik montaj için panelleri birbirine bağlayan pc veya aluminyum kilit ve aksesuarlardan oluşur. BDL Sistem  ile, konstrüksiyon hafifliği yanı sıra hızlı ve kolay işçilik sağladığından  ekonomik ve güvenli  çözümlere ulaşılır.Her iki yüzündeki UV koruyucu tabaka, dayanıklılık ve ışık geçirgenliği gibi  BDL 10 panellerin mekanik ve fiziksel  özelliklerini değiştirmeden sürdürmesini sağlar.



Polikarbonat Uygulamaları



BDL  Sistem (kilitli sistem PC paneller)

























































































































Ürün Adı

:

BDL 10 - 10 mm

Ürün Kodu

:

JX03

Kalınlık

:

10 mm

Kaburga Mesafesi

:

9 mm

Ağırlık

:

2,2 Kg/mq

Max Genişlik

:



Kullanılan Genişlik

:



Standart Genişlik

:

600 mm

Standart Uzunluk

:

7000 mm

Paket

:



Min. Büküm Yarıçapı

:

2200 mm

Işık Geçirgenlik

:

Clear (8005) 76 %
Opal (8121) 48 %
Bronze (8

Solar Control (G value)

:



Isı İletim Katsayısı

:

2,58 W/mq °K
2,22 Kcal/mq h °C

Thermal Conductivity





Termal Genleşme

:

0,065 mm/m °C

Ateş Dayanım Sınıfı

:

Available

10 YIL GARANTİ

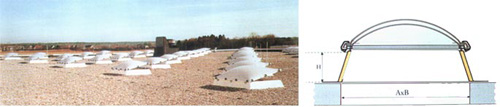

Hazır Çatı Işıklıkları



Hazır çatı ışıklarıyla mekanizmanızı doğal ışıktan faydalanırken dış etkenlerden koruyabilir; akrilik ve polikarbonat seçeneklerle sağlıklı gün ışığıyla dolu bir mekan yaratabilirsiniz.

Hazır çatı ışıkları özellikle dışarıya açık cephesi olmayan mekanlarda doğal havalandırma, buhar veya duman tahliyesi gibi güvenli ve pratik çözümler sunar.

Dışardan açılmayı engelleyen tespit sistemi, özel izolasyonlu polyester tabanları, tek ve çift cidarlı seçenekleri, kalitesi ve projenize uygun detaylarıyla tasarımınızda yeni ufuklar açar.

  • Şeffaf ve opak eşitleri

  • Tek ve çift cidarli modeller

  • Açılır ve sabit modeller

  • Işık geçirgen yüzeyde akrilik ve polikarbonat seçenekler

  • Kare ya da dikdörtgen tabanlı

  • Dairesel tabanlı (yeni)

 BOYUTLAR (cm)

 DAİRESEL TABANLI (ÇAP)

60
150
80
180
90
200
100
220
120
-
KARE TABANLI (AxB)
60x60
100x100
120x240
150x270
60x90
100x300
125x250
180x180
90x90
120x210
150x150
180x270
90x120
120x180
150x210
200x200

 H=15 veya 30







TANER PEN - Pimapen PVC Pencere Sistemi Üretici Bayii

Karacabey Devlet Hastanesi Karşısı No:54 KARACABEY / BURSA

0224 676 91 22 – 0224 676 90 08 – 0533 388 57 73

http://www.tanerpen.com info@tanerpen.com

..
